Rangkaian Sensor Jarak Magnetik

Berikut ini adalah Rangkaian Sensor Kedekatan Magnetik yang dapat digunakan untuk berbagai aplikasi. Sirkuit ini di dasari oleh sensor kedekatan reed switch. Reed switch akan akan bekerja ketika medan magnet mendekatinya sehingga sakelar pada reed switch akan tertutup sehingga rangkaian akan bekerja. Output dari reed switch dilanjutkan ke rangkaian multivibrator monostable NE555 dan rangkaian toggle flip flop CD4013 sebagai rangkaian akhir.

rangkaian magnetic proximity sensors  Skema rangkaian magnetic proximity sensors
magnetic reed switch magnetic reed switch sensor

Cara Kerja Rangkaian:
Ketika sensor magnet Reed switch di dekati medan magnet maka kontak reed switch akan tertutup sehingga akan mentrigger IC1 dalam mode monostable, akibatnya  outputnya pada pin 3 menjadi tinggi pada durasi pendek dan mensuplai pewaktuan ke clock input pin 3 CD4013. LED D2 digunakan sebagai indikator respon.

IC2 CMOS ini terdiri dari dua independen sandal jepit meskipun di sini hanya satu yang digunakan . Perhatikan bahwa flip-flop adalah wired dalam mode beralih dengan masukan data ( pin 5 ) terhubung ke keluaran Q ( pin 2 ). Pada saat menerima pulsa clock , keluaran Q berubah status dari rendah ke tinggi dan karena ini relay driver transistor T1 menjadi bias . Akibatnya relai bekerja.

Catatan:
Reed switch yang digunakan adalah reed switch dengan jenis terbuka.

Saturday, 1 February 2014

Rangkaian Sensor Parkir Mobil

Rangkaian ini dapat mendeteksi jarak antara bemper mobil dengan dinding atau apa saja yang menghalangi kendaraan baik yang berada di depannya maupun dibelakang mobil. Jarak bisa diketahui dari kombinasi antara LED D5 dan D7. Misal bemper berada pada jarak 25cm atau kurang maka D7 akan menyala, jarak berada pada 20cm maka D7dan D6 akan menyala, dan jarak pada 5cm makanD7, D6, dan D5 akan menyala semua. Pada jarak kurang dari 25cm tidak ada Lampu Led yang menyala, ini mengindikasikan masih pada jarak aman atau masih jauh dengan benda atau rintangan yang menghalanginya.
Sensor Parkir Mobil
Skema rangkaian transmitter sensor parkir mobil
Rangkaian sensor parkir mobil ini memiliki 2 buah rangkaian yakni rangkaian receiver dan transmitter. Dan sebagai sensornya digunakan LED Impra Merah dalam hal ini D1 pada transmitter dan D2 pada receiver.

Sensor Parkir Mobil

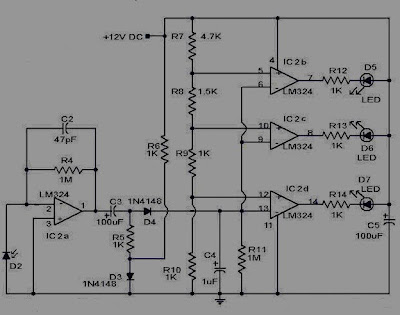

Skema rangkaian Receiver sensor parkir mobil
Note:
  • D1 & D2 must be mounted close (~2cm)
  • D1 can be a general purpose IR LED.
  • D2 can be general purpose IR photo diode with sun filter.
  • Transmitter as well as receiver can be powered from the car battery.
  • For proper working of the circuit, some trial and error is needed with the position of D1 and D2 on the dash board.
Two ICs are used in the circuit. The IC1 (NE555) is wired as an astable multivibrator for driving the IR Diode D1 to emit IR pulses. The operating frequency of the transmitter is set to be 120Hz.The IR pulses transmitted by D1 will be reflected by the obstacle and received by the D2 (IR photo diode).The received signal will be amplified by IC2a.The peak of the amplified signal will be detected by the diode D4 and capacitor C4.R5 and R6 compensates the forward voltage drop of D4.The output voltage of the peak detector will be proportional to the distance between car’s bumper and obstacle. The output of peak detector is given to the inputs of the other three comparators IC2b,IC2c and IC2d inside the IC2(LM324).The comparators switch the status LEDs according to the input voltage their inverting inputs and reference voltages at their non inverting inputs. Resistances R7 to R10 are used to set the reference voltages for the comparators.

Lay out IC LM324
 Lay out IC LM324
Features

Internally frequency compensated for unity gain
Large DC voltage gain 100 dB
Wide bandwidth (unity gain) 1 MHz (temperature compensated)
Wide power supply range:Single supply 3V to 32V or dual supplies ±1.5V to ±16V
Very low supply current drain (700 μA)—essentially
independent of supply voltage
Low input biasing current 45 nA (temperature compensated)
Low input offset voltage 2 mV and offset current: 5 nA
Input common-mode voltage range includes ground
Differential input voltage range equal to the power supply voltage
Large output voltage swing 0V to V+ − 1.5V.

Wednesday, 22 January 2014

Merangkai Sendiri Kunci Pintu Digital

Kunci Pintu Elektronik atau juga Kunci Pintu Digital atau ada juga yang menyebutnya Kunci Pintu Otomatis sangatlah digemari oleh banyak penggemar elektronika, apalagi bisa merangkainya sendiri akan memiliki kepuasan tersendiri yang tak ternilai harganya. Kunci Pintu Digital yang sudah jadi memang banyak dijual di pasaran namun yang jadi masalah harganya yang begitu tinggi sehingga belum terjangkau oleh semua kalangan. Salah satu alternatif untuk memiliki kunci pintu digital yang murah adalah dengan merangkainya sendiri. Saya telah merangkai Kunci Pintu Digital ini sekitar 15 tahun yang lalu namun uniknya sampai sekarang masih berfungsi dengan baik tidak ada kendala.

Anda bisa melihat gambarnya diatas, saya dulu tidak mengenal apa itu solenoid yang jelas saya memanfaatkan barang bekas dari radio tape jaman dulu, seperti terlihat pada gambar yang saya namai solenoid. Dan saya membuat dudukannya untuk saya hubungkan dengan selot agar selot bisa bergerak membuka dan mengunci pintu. Saya rangkai sedemikian rupa agar bisa bekerja dengan baik. Namun sekarang anda sudah tidak pusing lagi untuk membuat dudukan selotnya karena sekarang sudah ada solenoid door lock yang khusus untuk kunci pintu seperti pada gambar berikut ini:
Namun harga Solenoid kunci ini masih terbilang mahal sekitar 150 ribuan per buahnya. Anda bisa membelinya di depo inovasi.

Rangkaian Kunci Pintu Elektronik ini pembukanya memakai kode angka, sebagai medianya saya gunakan PCB dan saya bentuk bulatan-bulatan yang menyerupai tombol sentuh. Gambarnya bisa anda lihat seperti berikut ini:
Sebagai kode pembuka anda harus menggunakan kode acak agar orang lain tidak mengetahuinya misal 1592.

Untuk rangkaiannya saya simpan di dalam pintu triplek dengan menorehnya berbentuk segi empat. Untuk lebih mudah buka tutupnya saya gunakan engsel kecil agar suatu saat mau memeprbaikinya atau merubah kodenya bisa dengan mudah. Gambarnya bisa anda lihat berikut ini:

Untuk merubah kodenya saya memakai sakelar on-off dan dihubungkan ke kode yang akan kita gunakan. Dengan memakai sakelar maka perubahan kode kunci menjadi mudah dan praktis.

Untuk Tampilan pintu bagian depannya anda bisa lihat berikut ini:


Untuk melihat videonya bisa anda lihat pada tayangan video youtube berikut ini:


Dan untuk melihat rangkaiannya dan juga cara kerjanya bisa anda lihat di : http://kumpulanrangkaianelektronik.blogspot.com/2013/08/skema-rangkaian-kunci-kode-elektronik.html

Demikian cara merangkai Kunci Pintu Elektronik sendiri ini semoga bermanfaat untuk anda. Selamat berkarya!

Sumber : http://www.tatangsobandi.com/2014/01/merangkai-sendiri-kunci-pintu-elektronik.html

Sunday, 29 December 2013

Begitu mudahnya mencuri motor dengan Cairan Setan!

http://merdeka.com
Masih amankah sepeda motor Anda dari pencurian? Setelah membaca berita mengenai pencurian motor yang semakin hari semakin canggih saja dalam hitungan menit saja motor kesayangan anda bisa hilang dicuri orang. Kali ini modusnya sangat rapi tanpa ribet seperti sebelumnya untuk memaksa kunci supaya berputar tanpa menggunakan kunci aslinya yakni dengan menggunakan kunci T, dengan kunci T dengan mudahnya orang mencuri motor dengan memutarnya dengan paksa. Namun kali ini lebih mudah lagi yakni dengan menggunakan Cairan Setan, seperti berita di MERDEKA berikut ini http://www.merdeka.com/otomotif/maling-motor-pakai-cairan-setan-tinggalkan-kunci-t.html. Dengan memasukkan cairan setan kedalam lubang kunci maka dengan anak kunci apa saja dengan mudahnya diputar karena besi yang terkena cairan setan tersebut akan menjadi lunak, sehingga para pencuri motor tidak harus susah dan tidak terlalu panik dalam melakukan aksinya. Tentunya anda tidak ingin kan motor kesayangan anda hilang begitu saja. Oleh karena itu saya mengingatkan anda akan pentingnya Alarm Motor untuk menjaga motor kesayangan anda dari pencurian. Sebelumnya saya telah banyak membahas tentang Alarm motor yang bisa anda buat sendiri dengan biaya yang cukup murah, namun mungkin butuh ketelitian dan kesabaran.Tapi hasilnya motor anda kemungkinan besar akan aman dari ulah pencuri motor. Karena motor anda meskipun kuncinya bisa dipaksa tapi motor anda tidak bisa dihidupkan malahan pelaku akan kabur karena mendengar bunyi alarm.

Berikut ini adalah beberapa Skema Rangkaian yang bisa anda buat sendiri:
  1. http://kumpulanrangkaianelektronik.blogspot.com/2012/05/rangkaian-alarm-sepeda-motor-sederhana.html
  2. http://kumpulanrangkaianelektronik.blogspot.com/2012/04/alarm-sepeda-motor-sensor-magnet.html
  3. http://kumpulanrangkaianelektronik.blogspot.com/2012/03/alarm-circuit-for-motorcycle-using.html
  4. http://kumpulanrangkaianelektronik.blogspot.com/2012/03/fm-radio-controlled-anti-theft-alarm.html
Demikian informasi kali ini untuk mengingatkan anda akan keamanan kendaraan kesayangan anda. Supaya tidak menyesal di kemudian hari. Selamat berkarya!

Saturday, 21 December 2013

Skema Rangkaian Lampu Lalu Lintas

Untuk mengatur lalu lintas kendaraan di persimpangan salah satunya adalah dengan Penerapan Lampu atau kita mengenalnya sebagai Lampu Lalu lintas. Dengan adanya Lampu Lalu Lintas maka pengaturan lalu lintas di persimpangan menjadi mudah dan otomatis tanpa bantuan manusia dan bisa bekerja selama 24 jam nonstop. Kendaraan akan silih berganti memasuki persimpangan dan ada yang berhenti sesuai dengan warna lampu. Misalnya warna lampu merah untuk berhenti, warna lampu hijau untuk maju/jalan dan warna lampu kuning untuk hati hati karena waktu jalan akan segera habis. Lama menyala lampu bisa disetel tergantung situasi lalu lintas. Bagi anda yang tertarik untuk membuat lampu lalu lintas berikut ini rangkaiannya:


Rangkaian Lampu Lalu Lintas ini jantungnya adalah IC Timer 555 model astable dan outputnya masuk ke IC counter 4017. Untuk mengatur waktu menyala digunakan potensiometer 1M dan sebagai catu daya menggunakan baterai 9 Volt. Untuk menggunakan lampu listrik anda bisa menambahkan rangkaian driver relay pada output counter Resistor 470 ohm.

Demikian Skema Rangkaian Lampu Lalu Lintas ini saya sajikan untuk anda sebagai bahan percobaan dan juga bisa dijadikan hiasan pada ruangan atau kamar anda. Selamat berkarya!

Thursday, 19 December 2013

Skema Rangkaian Lampu LED dengan Arus AC tanpa penyearah

Pada postingan sebelumnya saya telah memberikan Skema Rangkaian Lampu Led dengan arus AC, kini saya berikan kembali dengan rangkaian yang lebih sederhana lagi. Rangkaian ini tanpa memakai penyearah sama sekali hanya memakai pembatas arus yakni resistor dan sebuah kapasitor, namun bisa bekerja dengan normal bahkan sangat populer dikalangan pecinta elektronika. Selain harganya murah dan berumur panjang, lampu Led hanya butuh tegangan yang kecil. Banyak sekali anak muda yang tertarik dengan rangkaian ini dan mencoba merangkainya. Rangkaian ini menggunakan 24 Led atau sekitar 15 Watt dengan pasokan Listrik sekitar 220 Volt. Rangkaian ini cukup kebal terhadap lonjakan tegangan sehingga cukup aman ketika ada perubahan tegangan. Berikut ini adalah skemanya:



Untuk merangkainya anda bisa meniru seperti yang diulas oleh Blog Ilmu Komputer di http://klikbebas.blogspot.com/2010/03/lampu-hemat-energi.html yang begitu detil dan gamblang sehingga semua orang pasti bisa merangkainya. Untuk Led pakailah yang warna putih Super Bright agar cahayanya lebih terang. Rangkaian lampu led ini bisa dibuat untuk penerangan ruangan, lampu baca, lampu penunjuk dan penggunaan penerangan lainnya. Biayanya lebih murah dibanding anda membeli Lampu Led yang sudah jadi yang harganya bisa mencapai ratusan ribu rupiah. Selamat berkarya!

Wednesday, 18 December 2013

Rangkaian Lampu LED dengan arus AC

Umumnya rangkaian Lampu LED menggunakan arus DC sebagai sumbernya, namun kali ini saya ingin memberikan Rangkaian Lampu LED dengan arus AC sebagai sumber tenaganya. Rangkaian ini belum sempat saya singgung pada postingan sebelumnya, dan postingan ini sekaligus sebagai jawaban dari sobat FB yang ingin sekali mengetahui Rangkaian Lampu LED dengan menggunakan arus AC atau arus listrik secara langsung tanpa menggunakan transformator. Sehingga rangkaian lebih hemat dan lebih simpel tidak memerlukan banyak komponen. Berikut ini adalah gambar rangkaiannya:
Pada dasarnya rangkaian ini tetap menggunakan arus DC sehingga tetap saja arus AC nya harus disearahkan terlebih dahulu. Sebagai penyearah maka dibutuhkan Dioda dalam hal ini D1 dan kapasitor C2. Untuk mengurangi arus yang mengalir maka dibutuhkan pembatas arus dalam hal ini R1 sebagai pembatas arus AC dan R2 sebagai pembatas arus DC. Untuk mendapatkan cahaya lampu yang maksimal cobalah menggunakan Lampu LED super bright.

Daftar Komponen:
R1................110 K
R2.................56 Ohm /2 Watt
C1.................1uF/400V Poly
C2.................680uF/50V
D1.................4x IN4007
D2-D13.........LED Super Bright

Rangkaian Lampu LED ini bisa anda fungsikan misalnya untuk Lampu tidur, lampu baca, lampu penerangan ruangan dan bisa juga dikembangkan sebagai lampu petunjuk: OPEN, Kasir, Lampu nomor rumah, nama toko dan lain-lain.Selamat berkarya!

Friday, 13 December 2013

37 Led bisa nyala hanya dengan 1 baterai 1.5 volt

Judul diatas mungkin sangat berlebihan karena 1 buah led hanya bisa nyala apabila diberi tegangan 3 volt atau dengan 2 buah baterai apalagi kalau sampai 37 Led? secara akal sehat mungkin jawabannya mustahil, namun kenyataannya ternyata 37 Led bisa nyala hanya dengan 1 batu baterai yang bertegangan 1.5 volt. Ingin tahu kuncinya? Kuncinya adalah penerapan rangkaian Joule Thief. Bagaimana cara merangkai rangkaian joule thief?
Tentunya semua orang bisa merangkainya karena sangatlah sederhana. Hanya dengan menambahkan lilitan pada rangkaiannya.

Lampu hemat energi yang kita pakai itu ternyata memakai rangkaian joule thief makanya cahayanya bisa terang walaupun dengan daya (watt) yang rendah. Kalau anda tidak percaya coba anda bongkar rangkaian didalamnya pasti anda akan menemukan lilitan. Dengan penambahan lilitanlah Lampu Led bisa menyala, karena dengan penambahan lilitan tegangan yang keluar menjadi berlipat.


Untuk mendapatkan Ferit atau Toroid bundar, buka lampu hemat energi yang sudah rusak, lihat didalamnya ada ferid berbentuk lingkaran, ambil juga kabel yang melingkarinya.


Lalu bikin lilitan seperti dibawah ini.










Setelah selesai membuat lilitan kemudian anda rangkai komponennya seperti pada rangkaian diatas, maka Led sekarang akan menyala. Nah, untuk mengetahui cara merangkai dengan 37 buah Led anda ikuti hasil percobaan teman saya Uncle Zak Disini. Selamat berkreasi.
